Paletizado de Tubos Redondos de Acero con Pinza Magnética sobre Sistema Pórtico

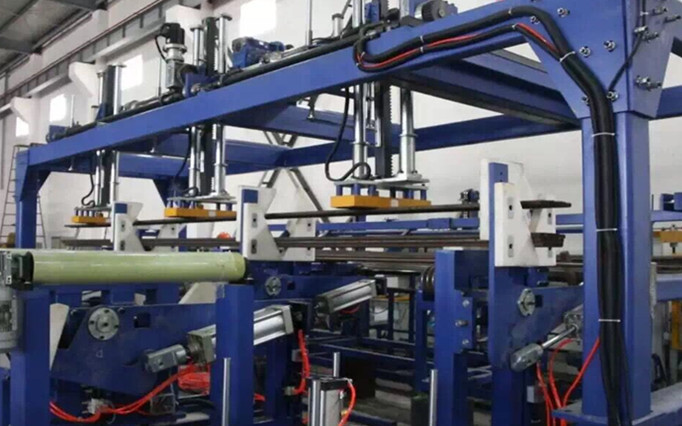

El manejo de tubos de acero en fila con pinzas magnéticas en una celda de trabajo de automatización (robótica) es la principal tendencia de la automatización industrial. Este apilador automatizado de tubos de acero se compone de 3 imanes de herramientas en el extremo del brazo y un sistema de pórtico flexible.

Estos 3 elevadores de tubos magnéticos están diseñados para ayudar a recoger, transferir y apilar una variedad de tubos y tuberías para líneas de producción de tubos soldados. Con una herramienta de extremo del brazo con imán personalizado, el paletizador automático puede seleccionar capas de tubos redondos para formar paquetes (generalmente hexagonales). Los paquetes formados luego se transportan a una máquina enfajadora donde bandas metálicas aseguran el paquete hexagonal.

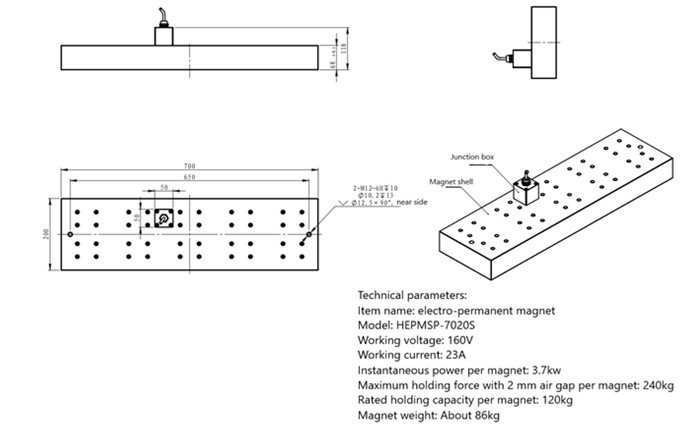

Parámetros técnicos: Nombre del artículo: imán electropermanente Modelo: HEPMSP-7020S Voltaje de funcionamiento: 160V Corriente de trabajo: 23A Potencia instantánea por imán: 3,7kw Fuerza de sujeción máxima con espacio de aire de 2 mm por imán: 240 kg Capacidad nominal de sujeción por imán: 120 kg Peso del imán: aproximadamente 86 kg

Las pinzas magnéticas adoptan la fuerza de sujeción magnética para agarrar magnéticamente tubos de acero y apilarlos automáticamente. Utilizan una fuente eléctrica para alimentar el mecanismo de actuación. Y los imanes permanecerán en estado de "retención" incluso durante un corte de energía.

Con pinzas magnéticas equipadas, este sistema robótico puede recoger tuberías sueltas, apilarlas en un haz (hexagonal) y luego liberar esos haces para recogerlos al final del sistema. Este equipo de paletizado de tubos de acero completamente automático ayuda a eliminar los riesgos de seguridad y los altos costos de mano de obra: los tubos de acero no se rayan y los trabajadores no se lesionan.
